שנאי 11000 וולט

נתונים טכניים

• שנאי המתח הם בהתאם לתקני GB20840.3-2013 ו-IEC60044-2
• רמת בידוד מדורג: 12/42/75,7.2/32/60kV
• תדר מדורג: 50Hz או 60Hz

מתח מדורג		מנה (V)	פלט משני מדורג (VA)					תפוקה מקסימלית (VA)	בידוד מדורג רמה (kV)	הערות
			0.2	0.5	רמה 1	3 רמות	6P
			15	30	60	150	50	200	3.6/25/40	אותו "REL"
									7.2/32/60
									12/42/75

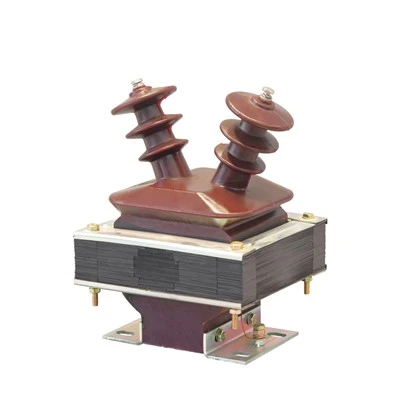

ה-JDZX10-10 שווה ערך לשנאי מתח REL. זהו שנאי מתח חד-פאזי מקורה, במיוחד שנאי מכשיר מקורה מסוג יבש. JDZX10-10 מאופיין בגודל קטן, קל משקל, יכול להיות מותקן בכל כיוון.

• סוּג:זהו שנאי מתח מהסוג היבש, כלומר אינו משתמש בשמן לבידוד או לקירור, מה שהופך אותו לבטוח יותר וידידותי יותר לסביבה.
• בַּקָשָׁה:הוא משמש בתחנות חשמל, מפעלים תעשייתיים והגדרות אחרות שבהן יש צורך להוריד את המתח למטרות מדידה, הגנה ובקרה.
• דרגת מתח:מיועד ליישומי מתח בינוני, מדורג בדרך כלל ב-3,6,10 קילוואט.
• מתח ראשי:3,6,10 קילוואט.
• מתח משני:בדרך כלל 100V, 110V או ערכים שצוינו אחרים בהתאם לצרכי היישום.
• תדירות מדורגת:50 או 60 הרץ;
• בִּדוּד:יציקת שרף אפוקסי, מספקת תכונות בידוד מעולות, חוזק מכני ועמידות בפני לחות וגורמים סביבתיים.
• בְּנִיָה:עיצוב קומפקטי וחזק עם חוזק מכני גבוה. סוג זה של שנאי מתח הוא מבנה סגור לחלוטין. ליבת הברזל מלופפת על ידי פלדת סיליקון מגולגלת קרה באיכות גבוהה ונתונה לטיפול חום קפדני. ליבת הברזל והפיתולים הראשוניים והמשניים נוצקים על ידי שרף אפוקסי עם תהליך יציקה בוואקום מתקדם. למסוף היציאה המשני יש תיבת מסוף לשקע. לקופסת המסוף יש שלושה כיווני שקעים שונים, נוחים לחיווט ויכולים לממש אמצעים נגד גניבה. זה מתאים להתקנה במתגים או בציוד חשמלי פנימי אחר
• דִיוּק:דיוק גבוה הן למטרות מדידה והן למטרות הגנה, בדרך כלל סוג {{0}}.2, 0.5 עבור מדידה, ו-class 5P, 10P להגנה.
• עמידה בתקנים:תואם לתקן GB20840.3-2013,IEC60044-2.

• מקדם הספק:CosФ=0.8(פיגור);
• דרגת נגד זיהום: מחלקה ll:
• טמפרטורת סביבה:-5 מעלות +40 מעלות, טמפרטורה ממוצעת יומית לא יותר מ-30 מעלות
• לחות הסביבה: פחות או שווה ל-65%
• גובה: פחות או שווה ל-1000 מ'
